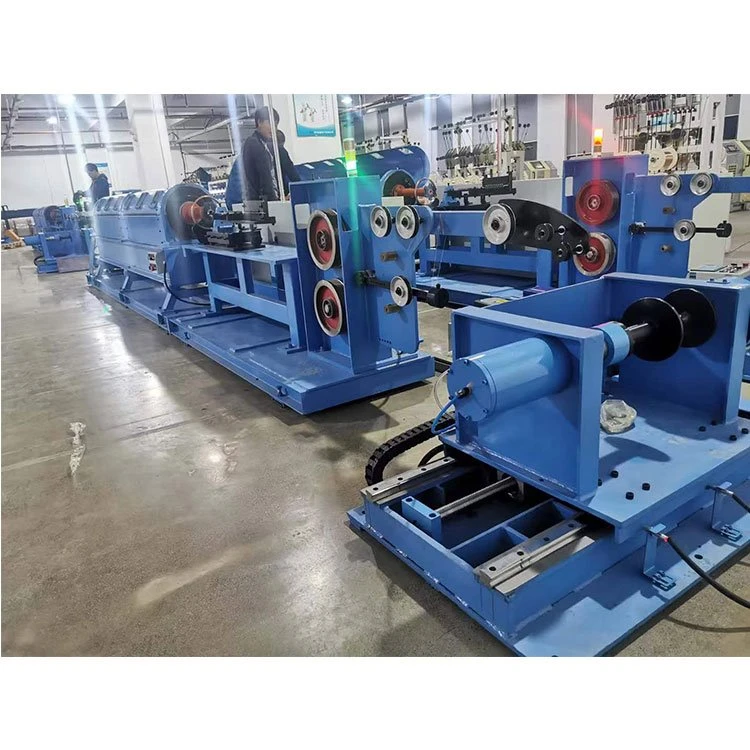

165/6 lárétt pípustrengingarvél

Hánýtni þræðingarvélin er sérstaklega notuð til að þræða víra eins og rafeindavíra, bílalagnir og snúna víra.

Hringdu í okkur

Lýsing

Settu upp undirbúningstækni og gæðaeftirlit
Raðnúmerið	Heiti keypts búnaðar		Heildarstærðir	fyrirmynd	Fjöldi	Þyngd
1	Háhraða túpu snúningur		Breidd 1000* hæð 1300* lengd 6800	6/165		2200 kg
Samsetning búnaðar	1, búnaðurinn samanstendur af miðlínu, tunnu, mótun, gripi, inndráttarlínu, rafmagnsstýringarhluta;
Verkefni	Raðnúmerið	Uppbygging búnaðar	Kröfur um virkni og færibreytur tækisins			ath
Grunnurinn þetta vinnudós og ginseng Númerið	1	Þvermál vírs fyrir snúning (mm)	0.1 ~ 0.30
	2	Þvermál eftir snúning (mm)	0.3 ~ 1.5
	3	Snúningssvið (mm)	1 ~ 50
	4	Búnaðarhraði (RPM)	Hámarkshraði 3000 RPM, vinnuhraði 2800 RPM, hægt er að stilla hraðastillingu búnaðar lykilorð (PLC aðgerðastýring)
	5	Rekstrarstefna búnaðar	Snúið að tækinu er vírinn hægra megin
	6	Snúningsátt kerfisins	S/Z
	7	Túpuþræðingarstilling	Þráðurinn
	8	Stálvírsstyrkleikasvið (Mpa)	600 ~ 2800
	9	Stöðvaðu þegar fyrirfram hönnuðum metralengd er náð	Mælimælir notar PLC sjálfvirkt stopp til að mæla mælikvarða, nákvæmni mælis Minna en eða jafnt og 1,5 prósent.
	10	Búnaðurinn ætti að stöðvast sjálfkrafa þegar brotna línan greinist á svæðinu við strokkahlutann og þrýstimótið	Búnaðurinn er með stöðvunarviðvörunarbúnaði.
	11	LED lýsing er sett upp í öryggishlífinni	Fyrir högghelda lampa og ljósker ætti að vera öryggisvörn á yfirborðinu til að koma í veg fyrir árekstur annarra hluta og stálvíra
	12	skjöld	Hvert I-hjól samsvarar athugunarglugga. Sýnileg gluggi er úr hertu gleri og öryggishlífin er sveigjanlega opnuð upp og niður með óaðfinnanlegu stálröri. Hægt er að stöðva vélina strax ef hún er opnuð Minna en eða jafnt og 150 mm. Þegar öryggislokið er opið og ekki læst er aðeins hægt að færa pallinn en ekki hægt að ræsa hana venjulega. Hámarkshljóð er 82dB prófað í 1000 mm fjarlægð frá hlífðarhlífinni
Leggðu út miðjuvírinn		Fóðrunartegundin	snýst ekki
		I hjólatjakkakerfi	Það eru bol gerð, bera stuðning vélrænni stöðug spennu línu.
		Dempunarkerfið	Notaðu sérstaka slitþolna stillingu fyrir reipifjöðrun
		Þvermál sleppandi I-hjóls (mm)	165 (Samkvæmt kröfum kröfuhafa um I-hjól)
Inni í strokknum leggur vinnuhjólið línuna	13	I hjólatjakkakerfi	Það eru bol gerð, bera stuðning vélrænni stöðug spennu losun, spennu sveifla er minni en 1N, spennu svið 1 ~ 15N.
	14	Dempunarkerfið	Notaðu sérstaka slitþolna stillingu fyrir reipifjöðrun
	15	Þvermál sleppandi I-hjóls (mm)	165 (Samkvæmt kröfum kröfuhafa um I-hjól)
Cylinder hluti	16	Fjöldi I-hjóla í hverjum strokka	6 *1 hluti =6
	17	Gerð vírakerfis á strokknum	Settu stýrihjólið upp við hverja beygju til að fara framhjá línunni og tryggðu að stálvírinn renni ekki til þegar þú leggur línuna út.
	18	Innra þvermál wolframkarbíðstúts fyrir ytri vírleiðingu	Þræðistúturinn er úr hörðu álfelgur YG8 efni, með innra þvermál 5 mm. Það er fest með skrúfu og lími til að tryggja áreiðanlega festingu.
	19	Vírúttak Horn á vírbakka	Hámarkshorn frá vírstútnum í miðju blómaplötunnar að vírstútnum við tunnuvegginn skal ekki vera meira en 30 gráður. Hámarkshorn brotalínanna tveggja frá vírúttaki fyrstu tunnunnar að vírinntaki síðustu tunnunnar skal ekki fara yfir 25 gráður. Hámarkshorn brotna línanna frá vírúttaksstútnum á annarri tunnu að vírúttakinu á skildiskinum skal ekki fara yfir 25 gráður. Setja skal sérstaka málmblöndu við úttakið eða beygja til að tryggja að stálvírinn renni ekki úr málmblöndunni.
	20	Stuðningslegur strokka	Stór lega			Vörumerki NSK
	21	Smurning á smurningu á strokka styður stóra lega	Feiti smurð, hvert lega er komið fyrir á legusætinu, vinnuhiti Minna en eða jafnt og 75 gráður
	22	Uppbygging burðarsætis	Sveigjanlegt járn.(QT - 400)
	23	Veggþykkt (mm)	Ekki minna en 9 mm
	24	Dýnamískt kerfi fyrir strokka	Aðgreina er stöðvun og neyðarstöðvun. Venjulegt stopp ætti að stöðva eftir hraðaminnkun, sem hægt er að ná með orkunotkunarhemlun og öðrum aðferðum. Venjulegur stöðvunarhemlunartími er innan við 20 sekúndur og neyðarstöðvun ætti að vera lokið innan 10 sekúndna. Auðvelt er að skipta um bremsuklossa eftir slit.
	25	Vírbakka rammi I-hjólalás	Grind vírbakkans er útbúinn skaftlagi til að styðja við lóðrétta stöðuga spennulagningu og sjálfvirka aðlögunarbúnað til að leggja út spennu til að tryggja að hver stálvír og strengur leggist jafnt út. Stilling á dempunarspennu fyrir hægri hönd. Hver vírbakki getur mætt framleiðsluþörf ø 165 I-hjóls.
	26	I hjólalegustillingu	Lárétt stuðningslagn
	27	Ég hjóla demping í vírbakka	Sjálfvirk aðlögun vír spennu tæki, tryggja að hver stálvír, strand samræmda line.I hjól á línu, raki belti sett upp vor, raki spennu skrúfa aðlögun fyrir hægri hönd aðgerð.
	28	Búnaður til að finna brotna línu	Brotlínuviðvörun, PLC forritastýring.
	29	Samhliða strokka hönnun	Tunnuhlutinn er ytri þræðingarlína, tryggðu að stálvírinn frá innstungu tunnunnar að lokunarmynni pressaderunnar sé einsleitur og ekkert þversum beygjufyrirbæri og hámarksbrotshornið milli úttaksmunns tunnubol og úttaksmunnur vírplötunnar má ekki fara yfir 25 gráður.
	30	Hýsingarstöðin	Hluti stál ásamt stáli auk steypu
	31	Snælda drifbox	Snúðalaust drif
Inn í formsvæðið Lénið	32	Gatadreifing á vírbakka	Sett með 6 holum. Þræðingarstúturinn á hverju setti af vírbakka er úr hörðu álfelgur YG6X efni, innra þvermál þræðistútsins er 5 mm og festingaraðferð límsins er notuð til að tryggja áreiðanlega festingu.
	33	Foraflögunarbúnaður	Bayonet uppsetning er frátekin og sérsniðin í samræmi við vöruuppbyggingarforskriftir
	34	Lokunarhorn þrýstimótsins	25 gráður eða minna
	35	Uppbygging þrýstilínuhaldara	Þrýstifjöðurinn stillir þrýstinginn
	36	Þrýstingsstærð	6040(20 plús 20) LENGD * breidd * hæð (hæð: stærð 40 eftir að tveimur stykki er lokað)			Hægt að aðlaga
	37	Mould grunn farsíma	Línupressunargrindin notar sveiflustöng til að stilla og hreyfa sig á sveigjanlegan hátt
	38	Eftir deformer	Sérsníða í samræmi við vöruuppbyggingarforskriftir
Haldandi blýhjól	39	grip	Samstilling rafstýringar
	40	Þvermál toghjóls mm	159 * 2 ￠
	41	Tegund griphjóls gróp/plansgerð	U gróp
	42	Stuðningskerfi fyrir toghjól	Burðarstuðningur
	43	Fjöldi rifa/þvermál rifa	Grein 8 til 9 / R3mm
	44	Rauf hörku	Efni fyrir toghjól GCr15, hörku Stærri en eða jöfn HRC58-60o
	45	Framkvæmd umbreytingar á snúningsfjarlægð	PLC óendanlega breytilegur hraði
	46	Mælitækið	Annar endi toghjólsins er nálægt rofamælinum
	47	Rafrænt mælamælitæki	PLC rafrænn mælir, skjár á skjánum
	48	Akið leið	Einvirk og tvöföld griphjól
Lokuð röð lína	49	borði snúru	Servó mótorstýring
	50	Röð hreyfing hamur	Kúluskrúfulína, PLC-stýring afturábak
	51	Lóðrétt/lárétt stýrihjól	Rúlla er með R gróp, burðarstál
	52	Stuðningur við lokuð línu	Móttaka i-hjól samþykkir vélræna pneumatic toppgerð
	53	Taka upp spennu	Hengdu tuo sveiflustönginni inndráttarlínu með stöðugri spennu.
	54	Stærð þvermál móttöku I-hjóls (mm)	Viðskiptavinur að veita
Akstur kraftmikill Kerfis-/rafmagnsdeild stjórna	55	smit	Það er engin
	56	Bílstjóri gestgjafans	Mótorinn knýr strokkinn til að snúast
	57	Aðalmótor	Mótor með breytilegri tíðni (5,5KW)
	58	grip	Servó mótor
	59	Upptökumótor	Tíðnibreytingarmótor
	60	Hraðastýring aðalvélar	Inverterinn
	61	Algjör rafstýring vél	PLC forritastýring
	62	sýna	Snertiskjár

Eiginleikar:

Hánýtni þræðingarvélin er sérstaklega notuð til að stranda víra eins og rafeindavíra, bílalagnir og snúna víra;

Afkastamikil strandvélin hefur þá kosti að ræsa hratt, stóra kraftfjarlægð, háan hraða (allt að 5000 snúninga á mínútu, hægt að stilla hraða), lágan hávaða og nákvæma hemlun þegar hún nær tilteknum fjölda beygja;

Hægt er að setja þessa afkastamiklu strandarvél upp með fjölþátta þrepa röð, sem er hentugur fyrir fjölþætta strandvöru;

Strandavélin hefur það hlutverk að geyma sjálfvirka færibreytur vöru, sem forðast endurteknar stillingar sömu vöru, og getur geymt allt að 100 breytur af mismunandi vörum.

Samkvæmt mismunandi vírgerðum getur snúningshraði strandarvélarinnar verið hratt eða hægt og hægt er að skipta strandinu.

Þessi strandarvél hefur viðkvæmt útlit og er auðveld í notkun, sem gerir hana að vali fyrir rafeindavíra.

Mest áberandi kostur þessarar afkastamiklu strandarvélar: sjálfvirk vírklemma, stöðva og opna klemmuhausinn sjálfkrafa eftir að hafa náð fjölda snúninga, sem sparar verulega notkunartíma vírklemma, hratt og háhraða.

maq per Qat: 165/6 lárétt pípa strandarvél, Kína, birgja, framleiðendur, verksmiðja, heildsölu, ódýr
